Revue technique Renault Vel Satis: Sonde de température habitacle

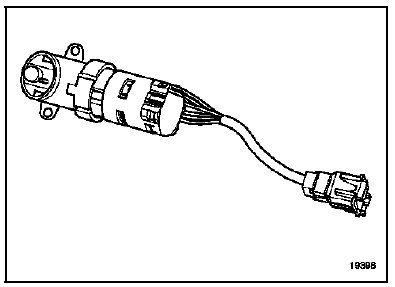

La sonde habitacle a pour but d'infor mer de la température intérieure du véhicule.
C'est une thermistance à coefficient de température négatif.
SITUATION
La sonde se situe dans le plafonnier.
DEPOSE

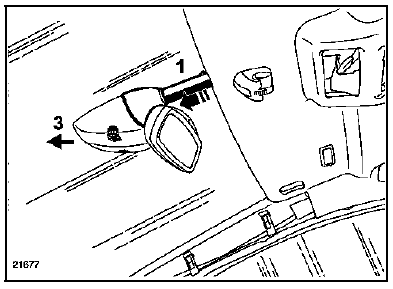

Déposer :
- la coquille supérieure en (1),
- la coquille inférieure (3) (voir chapitre 58A : "Méthode rétroviseur intérieur"),
- les deux vis de fixation de la micro-turbine situées à l'intérieur de la coquille (3),
- l'ensemble de la micro-turbine.
Débrancher la connectique.
REPOSE
Procéder en sens inverse de la dépose.
