Revue technique Renault Vel Satis: Projecteurs

Revue technique Renault Vel Satis / Equipement électrique / Lampes au xenon / Projecteurs

DEPOSE - REPOSE

La méthode de dépose - repose des projecteurs équipés de lampes au Xénon est identique à celle des projecteurs tous types.

ATTENTION : Les lampes au Xénon fonctionnent sous une tension de 20 000 volts à l'allumage puis de 85 volts alternatif en fonctionnement.

Il est donc impératif de débrancher le bloc optique et d'attendre que le calculateur (Ballast) soit froid avant le démontage.

Il est interdit d'allumer la lampe si celle-ci n'est pas positionnée dans le bloc optique (dangereux pour les yeux).

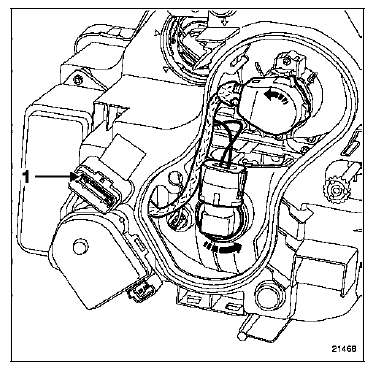

BRANCHEMENT

BRANCHEMENT

NOTA :

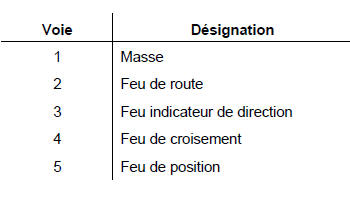

NOTA : Les numéros des voies se lisent de gauche à droite sur tous les projecteurs.
