Revue technique Renault Vel Satis: Moteur P9X

Revue technique Renault Vel Satis / Moteur et périphériques / Echappement / Précatalyseur / Moteur P9X

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Déposer les caches moteur.

Débrancher la batterie.

Déposer :

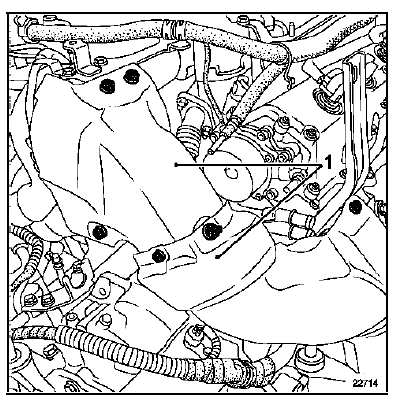

  • les écrans thermiques (1),

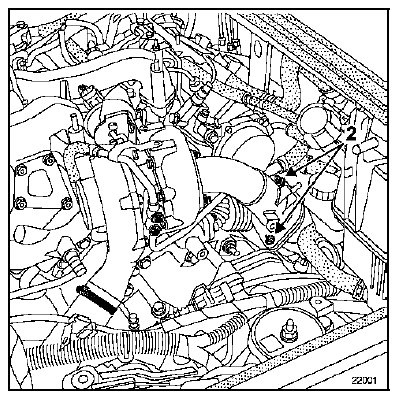

  • les fixations (2) de descente d'échappement,

  • le catalyseur.

Dégager l'écran thermique vers l'arrière. Pour cela déposer :

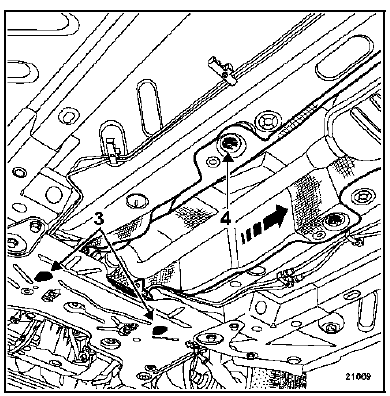

  • les fixations (3) de la plaque de maintien de l'écran thermique,
  • la plaque de maintien,
  • les quatre agrafes de fixation (4) de l'écran thermique.

Dégrafer le câble de commande de la boîte de

Dégrafer le câble de commande de la boîte de vitesses sur l'écran thermique.

Déposer :

  • l'écran thermique,

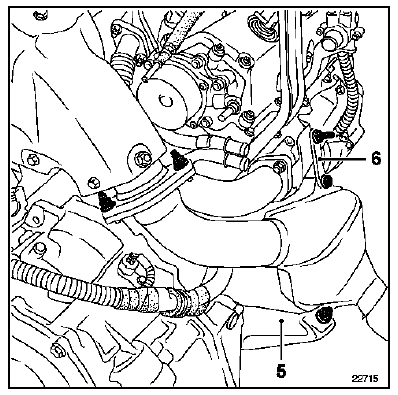

  • la béquille (5) et la patte (6) du précatalyseur,
  • le précatalyseur.

REPOSE

REPOSE

Procéder à la repose en sens inverse de la dépose.

Remplacer les joints.

Les autres éléments de la ligne d'échappement ne présentent pas de difficultés particulières.
