Revue technique Renault Vel Satis: Moteur G9T

Revue technique Renault Vel Satis / Moteur et périphériques / Refroidissement / Pompe à eau / Moteur G9T

DEPOSE

DEPOSE

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

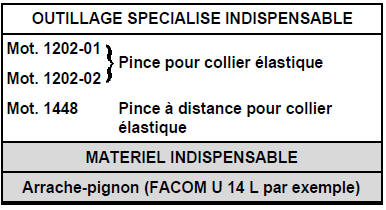

Mettre en place l'outil de maintien moteur Mot. 1367-02.

Vidanger :

  • le circuit de refroidissement par la Durit inférieure du radiateur,
  • l'huile moteur (ne pas reposer le bouchon de vidange d'huile).

Déposer :

  • la roue avant droite,
  • le pare-boue,
  • la suspension pendulaire avant droite.

Descendre suffisamment le moteur pour déposer le couvercle de pompe à eau sans endommager la biellette de reprise de couple ou la ligne d'échappement.

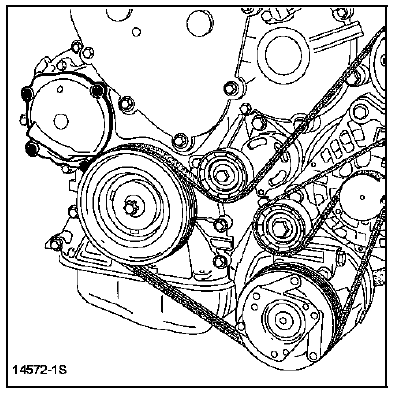

Déposer :

Déposer :

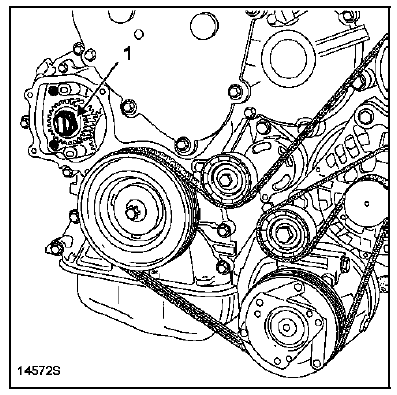

  • l'écrou (1) du moyeu de pompe à eau (immobiliser le vilebrequin avec un tournevis).

Déposer :

Déposer :

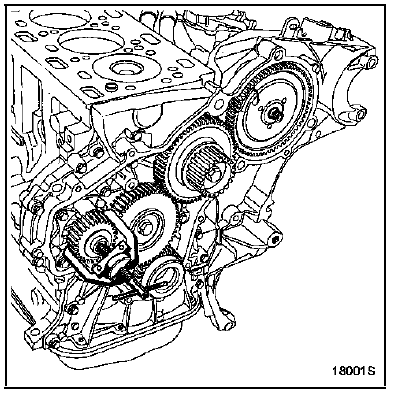

  • le pignon de pompe à eau à l'aide de l'extracteur,

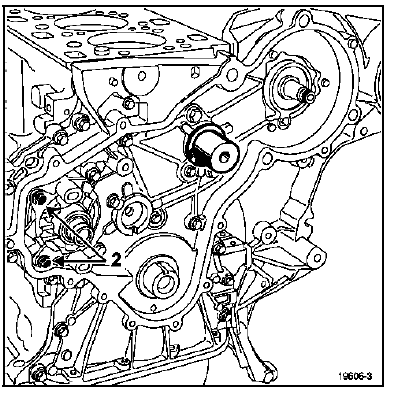

  • les fixations (2) de la pompe à eau,

  • la pompe à eau.

ATTENTION : une partie du liquide de refroidissement va s'écouler dans le carter inférieur d'huile. Il faut s'assurer de la propreté du plan de joint de la pompe à eau et de l'évacuation du liquide de refroidissement du carter inférieur.

REPOSE

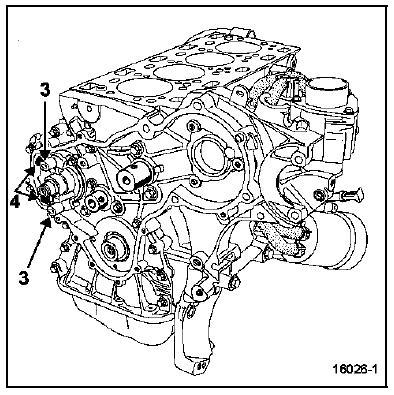

Reposer la pompe à eau (équipée d'un joint neuf) en appuyant sur les bossages (3) afin de plaquer correctement la pompe sur le carter inférieur de distribution.

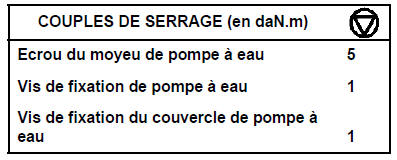

Serrer les vis (4) au couple de 1 daN.m.

Reposer :

Reposer :

  • le pignon de pompe à eau en serrant l'écrou au couple de 5 daN.m,
  • le couvercle de pompe à eau en serrant les vis au couple de 1 daN.m,

Effectuer le remplissage d'huile moteur.

Remplir et purger le circuit de refroidissement (voir chapitre 19A "Remplissage-purge").
