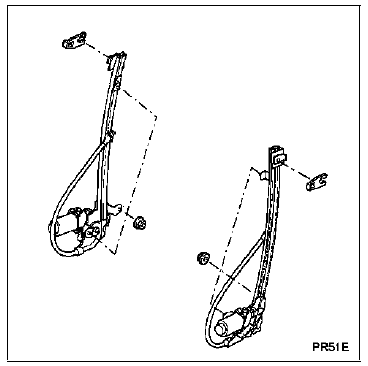

Revue technique Renault Vel Satis: Lève-vitre de porte arrière

Revue technique Renault Vel Satis / Mécanismes et accessoires / Mecanismes d'ouvrants lateraux / Lève-vitre de porte arrière

DEPOSE

DEPOSE

Déposer :

  • la garniture de porte (chapitre 72A.B),

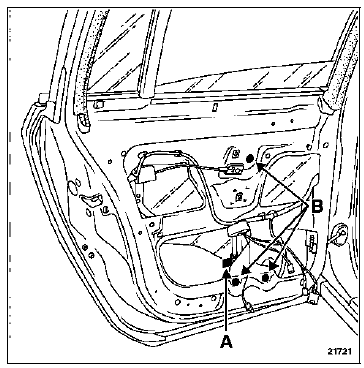

  • l'agrafe de fixation de la vitre (A), puis dégager la vitre de l'axe de chariot d'entraînement du lève-vitre.

Bloquer la vitre en position haute (ruban de masquage).

Déposer les écrous (B) du mécanisme.

Débrancher le connecteur d'alimentation.

Débrancher le connecteur d'alimentation.

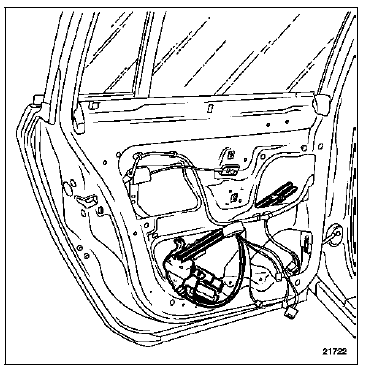

Dégager le lève-vitre par l'ajourage inférieur du caisson de porte.

REPOSE

Procéder dans le sens inverse de la dépose.

INITIALISATION DU MOTEUR DE LEVE-VITRE

Contact mis.

Fermer la vitre jusqu'à la butée haute.

Maintenir l'interrupteur (2 secondes).

Descendre la vitre jusqu'à la butée basse, maintenir l'interrupteur (2 secondes).

Le moteur est initialisé.
