Revue technique Renault Vel Satis: Grille d'auvent

Revue technique Renault Vel Satis / Mécanismes et accessoires / Protections exterieures / Grille d'auvent

DEPOSE

A l'aide de l'outil (Elé. 1552) déposer les bras d'essuievitre.

A l'aide de l'outil (Elé. 1552) déposer les bras d'essuievitre.

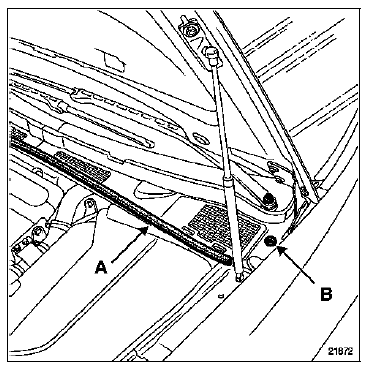

Déposer :

  • le joint de cloison de chauffage (A),
  • le clip (B).

Dévisser 1/4 de tour l'agrafe (C).

Dévisser 1/4 de tour l'agrafe (C).

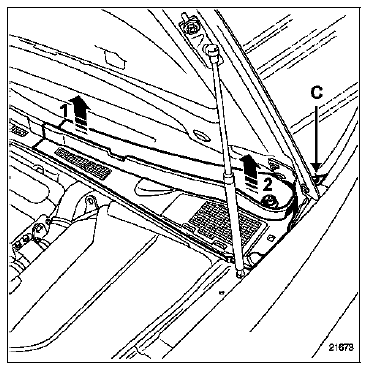

Soulever légèrement la demi-grille (1) ; dégager la demi-grille vers l'avant du véhicule, pour dégager les clips de maintien situés sous le pare-brise.

Retirer la demi-grille (2).

Procéder de la même façon pour la demi-grille droite.

REPOSE

IMPORTANT : avant la repose, nettoyer le pare-brise et les clips de la grille d'auvent.

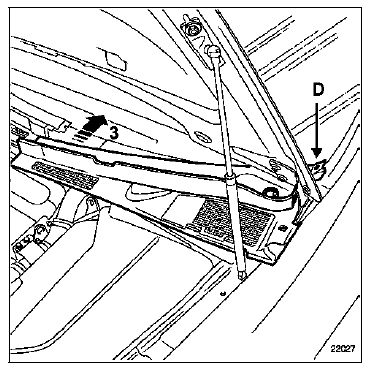

Engager la demi-grille dans le pion de l'aile (D).

Engager la demi-grille dans le pion de l'aile (D).

Glisser la demi-grille (3), pour que les agrafes de maintien se positionnent sous le pare-brise.

ATTENTION : éviter que les agrafes de maintien viennent en contact avec la feuillure du pare-brise.

Procéder de la même façon pour la demi-grille gauche.

S'assurer que la grille d'auvent soit plaquée au niveau du pare-brise.

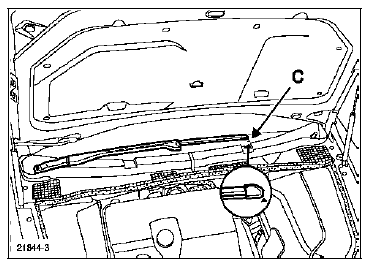

Reposer le bras d'essuie-vitre droit sur le repère du

Reposer le bras d'essuie-vitre droit sur le repère du pare-brise (C), et positionner le bras d'essuie-vitre gauche parallèlement au bras d'essuie-vitre droit.

Couple de serrage des bras (12 Nm +- 15 %).
