Revue technique Renault Vel Satis: Généralités

Revue technique Renault Vel Satis / Climatisation / Conditionnement d'air / Généralités

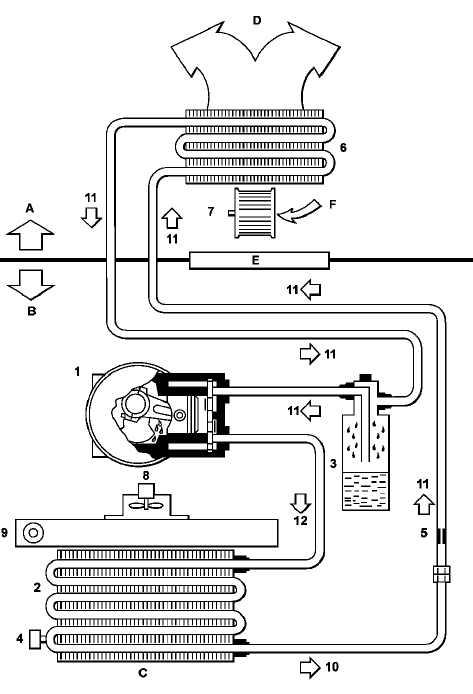

  1. Habitacle
  2. Compartiment moteur
  3. Air extérieur
  4. Vers boîtier de mixage d'a
  5. Tablier d'auvent
  6. Air extérieur ou recyclé
  1. Compresseur
  2. Condenseur
  3. Bouteille déshydratante
  4. Capteur de pression
  5. Orifice calibré
  6. Evaporateur
  7. Motoventilateur de climatisation
  8. Motoventilateur de refroidissement
  9. Radiateur moteur
  10. Liquide haute pression
  11. Vapeur basse pression
  12. Vapeur haute pression

INFORMATION SUR LE FLUIDE

Une étiquette implantée dans le compartiment moteur indique les caractéristiques du fluide réfrigérant.

Le fascicule "Air conditionné - nouveau réfrigérant R134a" apporte une information plus précise sur ce fluide.

UTILISATION D'UNE STATION DE CHARGE

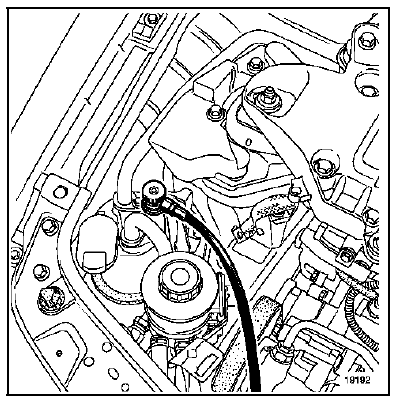

Les véhicules "Vel Satis" présentent la particularité de posséder un seul raccord sur l'ensemble du circuit de climatisation.

Pour les manipulations de récupération, de tirage au vide et de rechargement du gaz R134a, utiliser seulement le tuyau de haute pression de la station de charge (exemple pour Robinair R134a).

Pour toute autre station de charge, suivre les

Pour toute autre station de charge, suivre les indications du mode d'emploi et se renseigner auprès du fournisseur de celle-ci.

NOTA : A chaque déconnexion d'organe, obturer les orifices afin de limiter la reprise d'humidité dans le circuit.

Les bouchons sur les pièces de rechange doivent être ôtés au dernier moment pour la même raison.

Réaliser un test de fuite, moteur tournant avec la climatisation et le pulseur en marche maximum, et vérifier avec un détecteur de fuite dans les cinq minutes qui suivent la charge.

Respecter vigoureusement les consignes relatives aux compléments d'huile lors des interventions sur les éléments du circuit de conditionnement d'air.

    Conditionnement d'air
    ...

    Ingrédients
    Moteur F4R Turbocompressé Compresseur : DELPHI HARISSON V5E Huile pour compresseur DELPHI HARISSON : Capacité d'huile 250 cm3. Pour tout complément, utiliser de l ...
