Revue technique Renault Vel Satis: Commande électrique avant

Revue technique Renault Vel Satis / Climatisation / Chauffage / Commande électrique avant

BOITIER RESISTANCES

Débrancher la batterie.

Le boîtier résistances est accessible par le dessous de la planche de bord.

Débrancher la batterie.

Déposer :

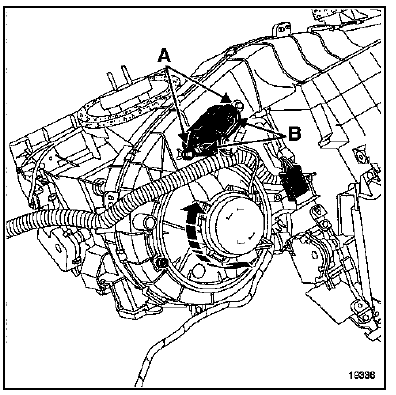

  • les deux vis (A) de fixation du boîtier résistances,
  • les deux connecteurs (B) du boîtier résistances.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

NOTA : ne pas oublier la repose du capteur d'embrayage sur son support.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).

BOITIER RESISTANCES

Débrancher la batterie.

Le boîtier résistances est accessible par le dessous de la planche de bord.

Débrancher la batterie.

Déposer :

  • en effectuant un quart de tour, le capteur de freinage,

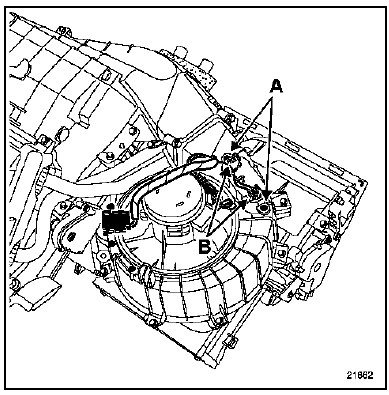

  • les deux vis (A) de fixation du boîtier résistances
  • les deux connecteurs (B) du boîtier résistances.

REPOSE

REPOSE

Procéder en sens inverse de la dépose.

NOTA : ne pas oublier la repose du capteur de freinage sur son support.

IMPORTANT : ne pas oublier, après avoir branché la batterie, d'effectuer les apprentissages nécessaires pour que le véhicule fonctionne correctement (consulter le chapitre 80A).
