Revue technique Renault Vel Satis: Collecteur d'échappement arrière
Moteur V4Y
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
La dépose du collecteur d'échappement du banc arrière nécessite la dépose du catalyseur de banc arrière (voir chapitre 19B Echappement "Précatalyseur banc arrière").

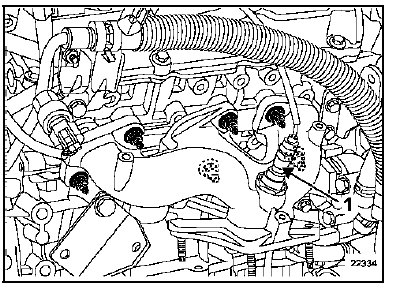

Débrancher et déposer la sonde à oxygène (1).
Déposer les vis de fixation du collecteur d'échappement arrière.
REPOSE
Remplacer le joint du collecteur d'échappement par un joint neuf.
Procéder dans le sens inverse de la dépose.

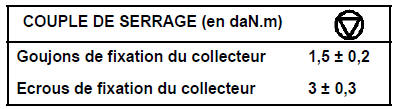

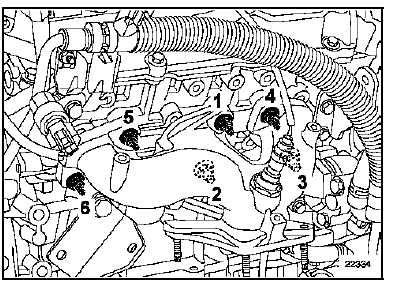

Respecter l'ordre et le couple de serrage des écrous de fixation du collecteur.
Collecteur d'échappement avant
Moteur V4Y
DEPOSE
Mettre le véhicule sur un pont à deux colonnes.
Débrancher la batterie.
Débrancher et déposer la sonde à oxygène (1).
...
Collecteur d'échappement
Moteur G9T
DEPOSE
REMARQUE :
La dépose du collecteur d'échappement nécessite la dépose du
turbocompresseur (voir chapitre 12B Suralimentation
"Turbocompresseu ...
