Revue technique Renault Vel Satis: Carter inférieur

Revue technique Renault Vel Satis / Moteur et périphériques / Ensemble moteur et bas moteur / Carter inférieur

MOTEUR F4R

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer la protection sous moteur.

Vidanger le moteur.

Déposer :

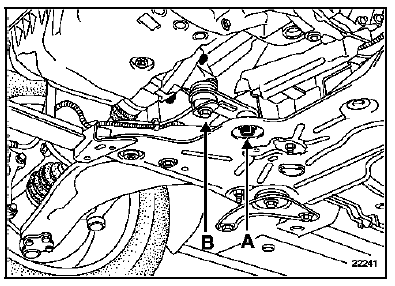

  • les vis (A) et (B) de la biellette de reprise de couple,

  • le carter inférieur.

Nettoyage du plan de joint.

REPOSE

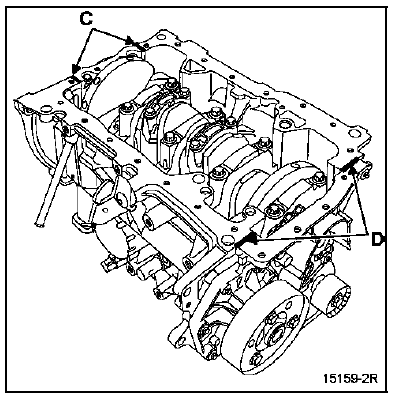

Mettre du RHODORSEAL 5661 en (A) de chaque côté du palier n 1, et en (B) à l'intersection de la plaque de fermeture du vilebrequin et du carter cylindres.

Reposer le carter inférieur avec un joint neuf, en

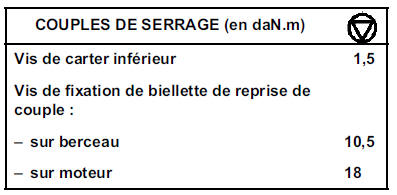

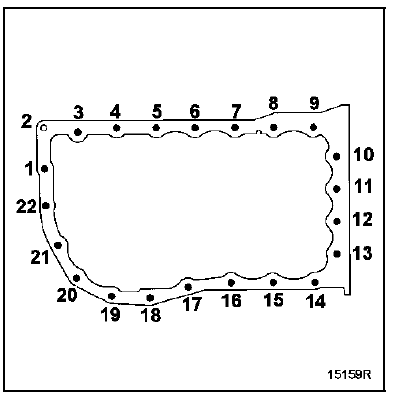

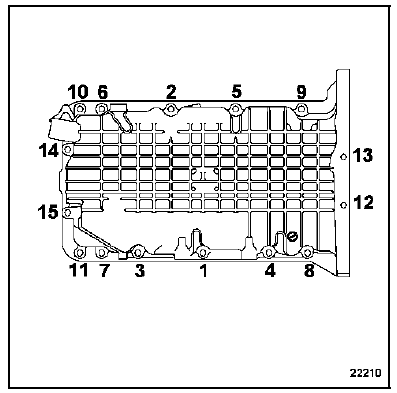

Reposer le carter inférieur avec un joint neuf, en préserrant les vis 1, 6, 10, 15, 18 à 0,8 daN.m puis effectuer un serrage final de 1,5 daN.m dans l'ordre préconisé ci-dessous.

MOTEUR G9T

MOTEUR G9T

DEPOSE

DEPOSE

Mettre le véhicule sur un pont élévateur à deux colonnes.

Débrancher la batterie.

Déposer :

  • les caches moteurs,
  • la protection sous moteur,
  • le support des canalisations de direction assistée.

Vidanger le moteur.

Déclipper les deux canalisations de direction assistée et les écarter.

Déposer le carter inférieur.

Nettoyer le plan de joint.

REPOSE

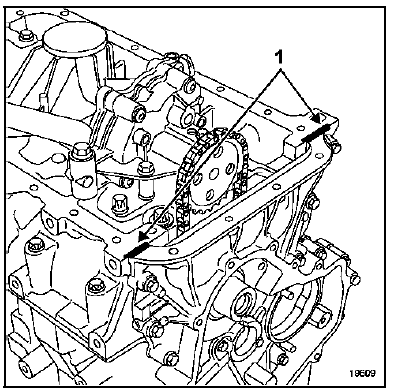

Mettre du RHODORSEAL 5661 en (1).

Reposer :

Reposer :

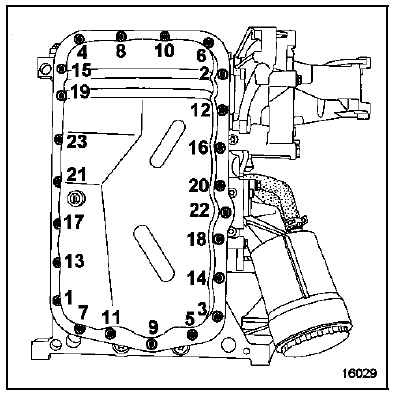

  • le carter inférieur avec un joint neuf, et préserrer les vis au couple de 0,5 daN.m puis effectuer un serrage final de 0,9 daN.m dans l'ordre préconisé

  • les fixations des canalisations de direction assistée.

Effectuer le remplissage d'huile moteur.

MOTEUR P9X

Vidanger l'huile du moteur.

Vidanger l'huile du moteur.

DEPOSE

Déposer :

  • la Durit d'air sur le collecteur d'admission,
  • la jauge à huile ainsi que les fixations du guide de jauge,
  • le tuyau de retour d'huile sur le carter inférieur,
  • le connecteur de niveau d'huile,
  • la biellette de reprise de couple et son support sur le carter inférieur,

  • la courroie d'accessoires.

Pour la méthode de dépose de la courroie d'accessoires, voir chapitre 07A "Tension courroie d'accessoires".

Déposer :

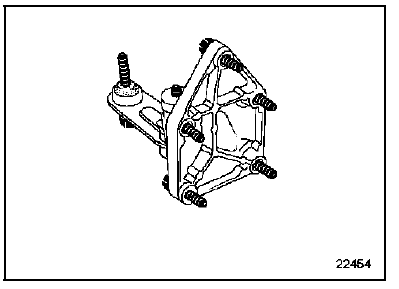

  • la fixation du support multifonction sur le carter inférieur,
  • les fixations du compresseur de climatisation pour écarter légèrement le support multifonction du carter inférieur,
  • les fixations du carter inférieur,

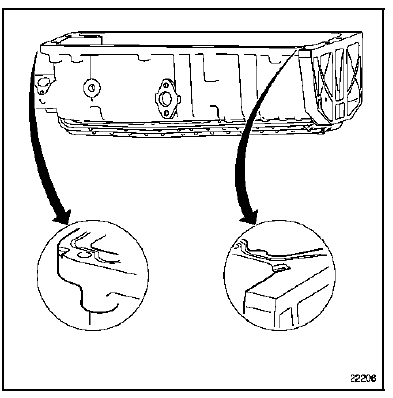

  • le carter inférieur en utilisant les encoches prévues à cet effet.

NETTOYAGE

NETTOYAGE

Il est important de ne pas gratter les plans de joints des pièces en aluminium. Nettoyer les plans de joints avec du produit Décapjoint pour dissoudre la partie du joint restant collée sur le carter inférieur et sur le carter cylindres.

Appliquer le produit sur la partie à nettoyer ; attendre environ une dizaine de minutes puis l'enlever avec une spatule en bois.

Il est conseillé de porter des gants pendant l'opération.

REPOSE

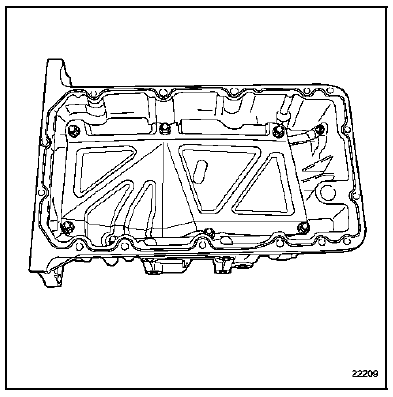

Mettre un cordon de RHODORSEAL 5661 de 3 à 4 mm de diamètre environ sur la surface du carter inférieur.

Serrer toutes les vis du carter inférieur au couple de

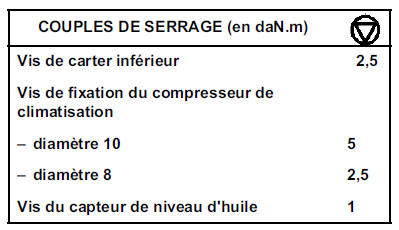

Serrer toutes les vis du carter inférieur au couple de 2,5 daN.m et dans l'ordre indiqué.

Le reste de la repose s'effectue dans le sens inverse

Le reste de la repose s'effectue dans le sens inverse de la dépose.

Pour la repose de la courroie d'accessoires voir chapitre 07A "Tension de courroie d'accessoires".

Effectuer le remplissage d'huile moteur.

MOTEUR V4Y

La dépose du carter inférieur ne présente pas de

La dépose du carter inférieur ne présente pas de difficultés particulières.

Nettoyer le plan de joint.

REPOSE

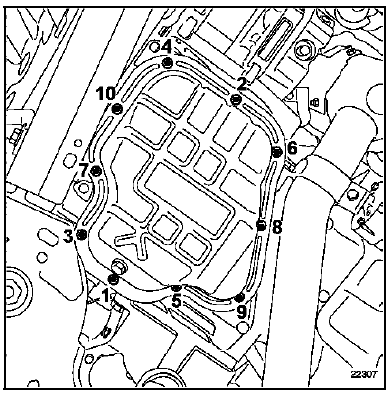

Approcher les vis et serrer au couple de 1 daN.m dans l'ordre suivant :

Pompe à huile

    Moteur et boîte de vitesses
