Revue technique Renault Vel Satis: Calculateur d'antiblocage des roues
DEPOSE
La dépose du calculateur ne nécessite pas la dépose du groupe hydraulique complet.
Déposer :

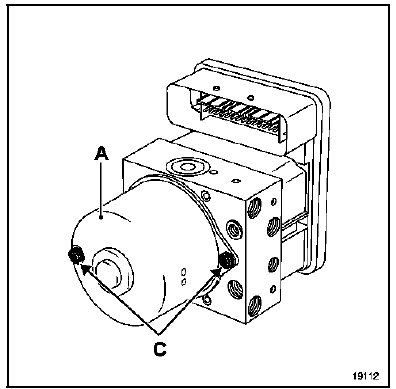

- les deux vis (C) sur la pompe hydraulique,
- le calculateur.
ATTENTION : lors de la dépose, la pompe hydraulique (A) doit être plaquée sur l'unité de modulation de pression.
REPOSE

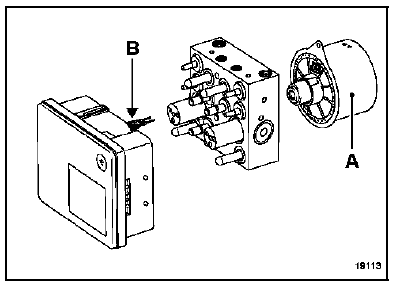

Lors de la repose d'un nouveau calculateur, il ne faut pas oublier de fixer la fourchette d'interconnexion (B) entre l'unité de modulation de pression et le calculateur.
