Revue technique Renault Vel Satis / Moteur et périphériques / Injection essence / Calculateur

MOTEURS F4R et V4Y

OUTILLAGE SPECIALISE INDISPENSABLE

Mot. 1372 Extracteur de vis d'inviolabilité

GENERALITES

Le calculateur d'injection est situé sous le bac à batterie. Pour le déposer il est nécessaire de déposer le bac à batterie qui est fixé par trois vis inviolables.

DEPOSE

Déposer les caches moteur.

Débrancher la batterie.

Déposer la batterie.

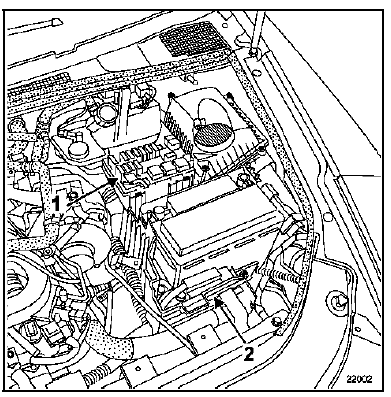

Déclipper le boîtier relais (1) du bac à batterie et écarter celui-ci.

Débrancher puis déposer le calculateur de boîte de

Débrancher puis déposer le calculateur de boîte de vitesses automatique (2) (si équipé).

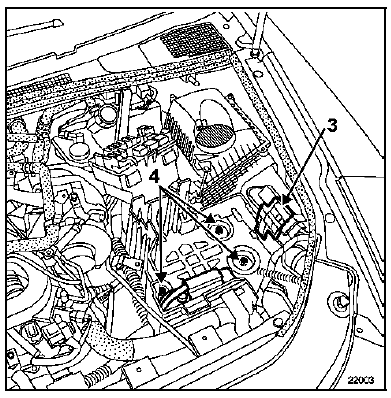

Déclipper le porte-connecteur (3) du bac à batterie.

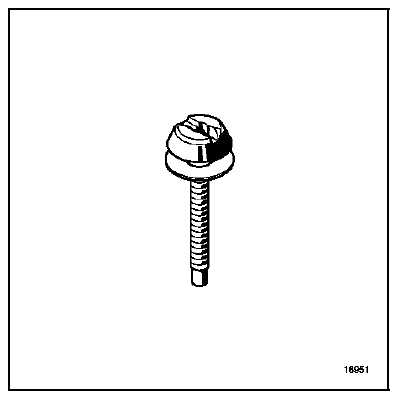

Percer les trois vis inviolables à l'aide d'un foret de diamètre 5 mm dans l'axe de la vis.

Déposer :

Déposer :

  • les trois vis de fixation (4) du bac à batterie à l'aide du Mot. 1372,

  • le bac à batterie.

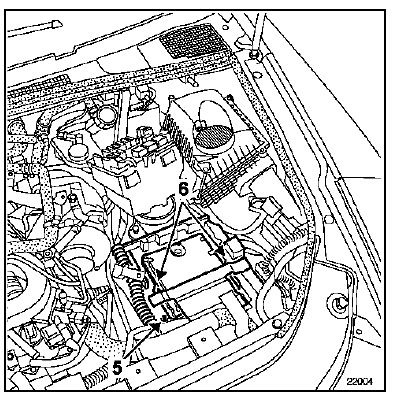

Déposer :

  • la bride (5) de fixation du faisceau électrique,
  • les écrous (6) de fixation de calculateur,
  • le calculateur en le déconnectant.

REPOSE

REPOSE

Procéder dans le sens inverse de la dépose.

Remplacer les vis inviolables par des vis inviolables neuves.

Procéder à l'apprentissage du code d'antidémarrage en suivant la procédure décrite dans le chapitre 82A Antidémarrage "antidémarrage".
